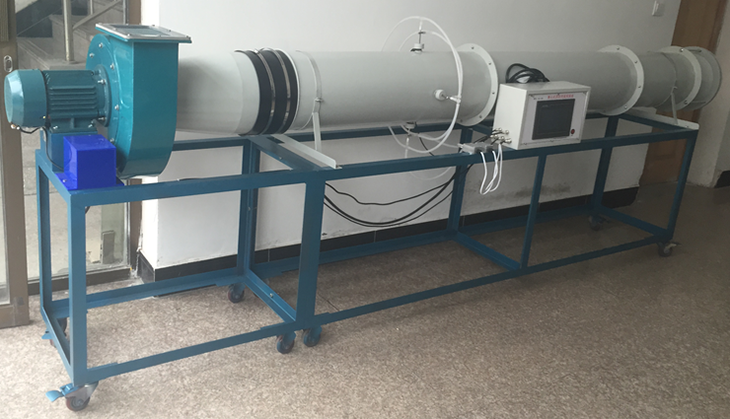

SB-671離心風機性能測定實驗臺
一、技術特點：
(1)采用進氣試驗方法,風機出風口垂直向上
(2)測定風機風量、風壓、軸功率、溫度、轉速
(3)繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲線)
二、技術參數：
(1)壓差傳感器：量程500Pa、精度5%
(2)溫度傳感器：18B20、精度±0.5℃
(3)電功率法測功率,精度5%
(4)轉速傳感器：量程0～3000rpm、精度1%
(5)風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
(6)外形尺寸(長×寬×高)：3.0×0.5×1.2m
三、主要配置：
(1)入口集流器、手動螺桿節流閥門、整流柵、風機測試風管、流量及差壓傳感器測試組(在測試斷面應安裝四支畢托管,傳感測試斷面的均壓,具體參照風機測試標準)，被測風機及電動機，電功率法測功率裝置，測轉速裝置，角鐵支架(所配滑輪應有剎車功能)、配電箱，標準信號流量采集傳感器1套，差壓傳感器1套，溫度傳感器18B20，所有數據由帶標準信號的7寸觸摸屏同屏顯示，便于觀察每個數據的即時變化。
|
