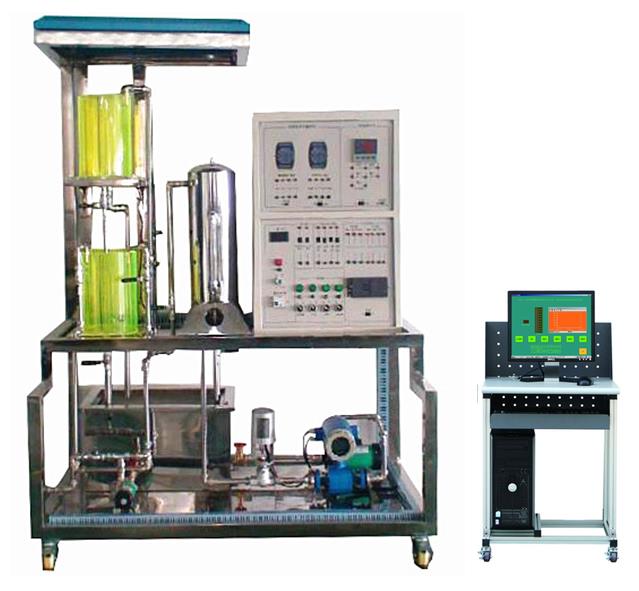

HYGCK-1G型過程控制綜合實驗裝置

一、系統總體概述
    過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
1、功能：
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
2、技術力量：
     擁有過程控制實驗裝置的自主開發能力。在PCS系列產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。

二、產品結構與特點：
1、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,模擬PID控制,單片機和計算機控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。
2、二水箱配置；雙路供水系統。
3、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
5、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
6、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
7、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8、鍋爐加熱程控保護系統：
A、加熱電路加有保險管進行過載保護，并具有防干燒保護功能；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
9、人生安全及設備的保護措施：
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管，有效保護器件因過載造成損壞。
10、電源啟停控制方式；采用啟停按鈕控制接觸器來控制電源的啟停。
11、漏電保護裝置及安全性和安全承諾：
A、各種電源及各種儀表具有可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
12、實驗室遠程管理系統軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書和演示）
該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
    所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
三、系統技術參數:
1.工作電源：三相四線 380V±5% 50Hz；
2. 整機容量：<5KVA
3.控制信號：電壓0～5V；電流4～20MA;
4.外形尺寸：1720mm×730mm×1600mm
5.上位計算機組態軟件，應用MCGS（Monitor and Control Generated  System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南。可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
6.可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力；
7.重量：實驗臺+實驗架，約重250Kg
五、系統能完成的實驗項目
     （一）特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、鍋爐內膽水溫測試
    （二）單回路控制實驗
1、單容液位定制控制實驗
2、變頻器支路單容液位控制實驗
3、上下水箱雙容液位定制控制實驗
4、鍋爐內膽壓力定值控制實驗
5、電動調節閥支路單閉環流量控制實驗
6、變頻器支路單閉環流量控制實驗
7、鍋爐內膽溫度控制實驗
    （三）串級控制實驗
1、水箱液位串級控制實驗
2、鍋爐內膽水溫與循環水流量串級控制實驗
3、水箱液位與進水口流量串級控制實驗
    （四）變頻恒壓實驗
1、變頻恒壓供水實驗
    （五）MCGS控制實驗
1、MCGS實時數據庫組態實驗
2、MCGS圖形動畫、報表、曲線、報警組態實驗
3、MCGS設備通訊組態實驗
4、MCGS腳本程序應用實驗
